wxChartDir

wxChartDir enthält C++ Klassen für die Unterstützung der kommerziellen Grafik-Bibliothek ChartDirector in wxWidgets-Anwendungen.

ist die aktuelle Version. Die API-Dokumentation kann online eingesehen werden. Die Komponente selbst ist in GitHub verfügbar:

Beschreibung

ChartDirector ist eine außerordentlich vielseitige, stabile und erschwingliche Bibliothek zur Erstellung von Diagrammen und Grafiken aller Art. Es werden viele unterschiedliche Diagrammtypen unterstützt, u.a.

• Tortendiagramme,
• Ringdiagramme,
• Balkendiagramme,
• Liniendiagramme,
• Spline-Kurven,
• Stufenlinien,
• Trendlinien,
• Kurvenanpassungen,
• Füllbereiche,
• Flächendiagramme,
• Streudiagramme,
• Blasendiagramme,
• Box-Whisker-Diagramme,
• Wasserfalldiagramme,
• Konturlinien,
• Heatmaps,
• 3D-Flächendiagramme,
• Vektordiagramme,
• Finanzdiagramme,
• Gantt-Diagramme,
• Radardiagramme,
• Polardiagramme,
• Windrosendiagramme,
• Pyramidendiagramme,
• Kegeldiagramme,
• Trichterdiagramme

und mehr. Diagramme können als Vektorgrafiken im PDF- und SVG-Format sowie als Rastergrafiken im PNG-, JPG-, GIF- und BMP-Format erzeugt werden. Die ChartDirector-Gallerie vermittelt einen Eindruck von der Leistungsfähigkeit dieser Bibliothek.

wxChartDir enthält folgende Diagramm-Benutzeroberflächenelemente:

• wxChartViewer
  ein wxWidgets-Kontrollelement, das von wxPanel und ViewPortManager abgeleitet ist. Einen Viewport kann man sich vorstellen als ein rechteckiges Fenster über einer darunterliegenden rechteckigen Fläche.
• wxViewPortControl
  ein wxWidgets-Kontrollelement, das von wxPanel und ViewPortControlBase abgeleitet ist. Ein Viewport-Kontrollelement ist ein Schnittstellenelement, das dem Anwender ermöglicht, die Sicht auf einen Viewport zu steuern und zu manipulieren.

Zusätzlich stellt wxChartDir wxWidgets-Varianten aller Beispielprogramme, die in ChartDirector enthalten sind, sowie der Zusatzbeispielprogramme, die von der ChartDirector-Webseite heruntergeladen werden können, zur Verfügung. ChartDirector selbst enthält nur Quellcode für QT- und MFC-basierte Beispielprogramme.

Ein weiteres C++-Kommandozeilenprogramm erlaubt es, eine Vielzahl weiterer Beispielgrafiken in einem einzigen Lauf zu erzeugen (siehe Unterordner cppdemo).

Alle relevanten Bestandteile der ChartDirector-Testversion für C++ (Header-Dateien, Link-Bibliotheken und DLLs) sind in wxChartDir enthalten, so dass die Beispielprogramme übersetzt und getestet werden können, ohne ChartDirector separat herunterladen und installieren zu müssen.

Die ChartDirector-Testversion ist voll funktionsfähig, erzeugt aber ein gelbes Hinweisbanner an der unteren Kante der erzeugten Grafiken. Um diese Banner loszuwerden, muss eine ChartDirector-Lizenz erworben werden.

Die mit Doxygen generierte wxChartDir-Dokumentation ist online verfügbar. Alternativ kann sie aus dem entsprechenden GitHub-Branch heruntergeladen werden.

Einen Übersichtsartikel zu wxChartDir in englischer Sprache findet man im wxWidgets Developer-Blog.

Beispiele

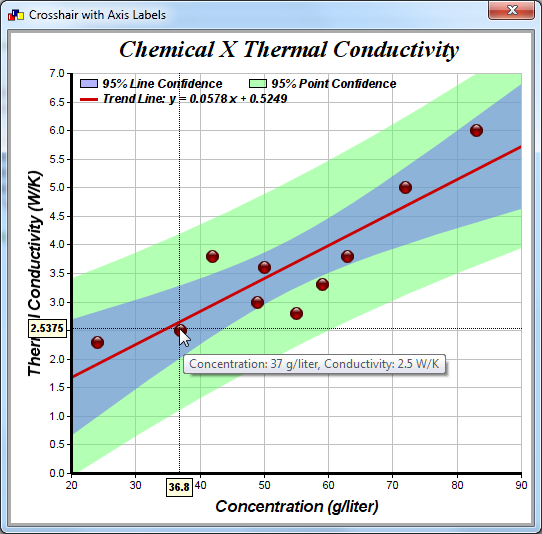

Abbildung 1 zeigt einen Fadenkreuz-Cursor mit Tooltips für Datenpunkte und Datenwertbeschriftungen auf den Achsen.

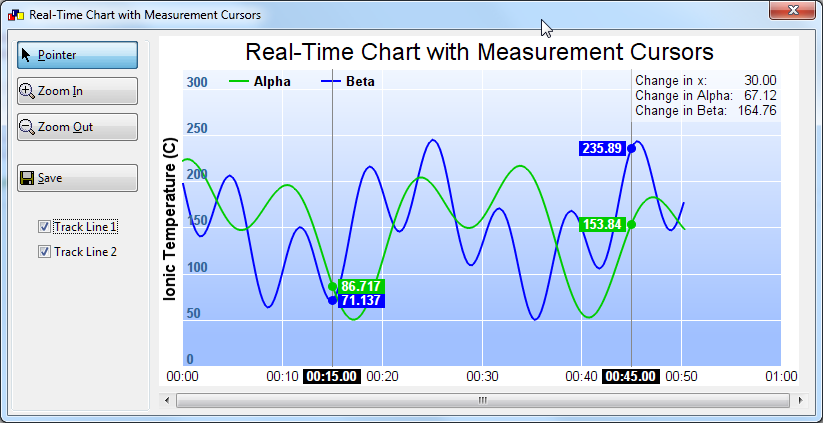

Abbildung 2 zeigt die Anzeige von Echtzeitdaten, bei denen die Abstände zwischen ausgewählten Datenpunkten durch Positionierung von zwei Spurlinien gemessen werden kann.

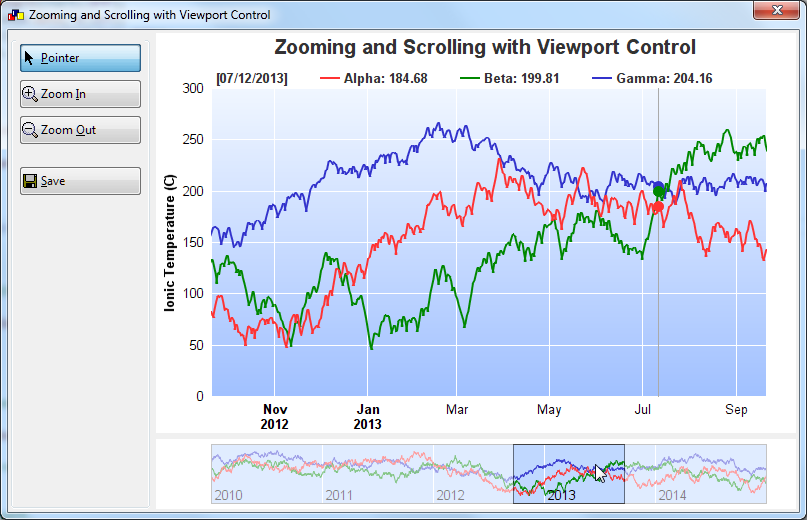

Abbildung 3 zeigt das Zoomen und Scrollen des Ansichtsfensters über eine Ansichtsfenstersteuerung.

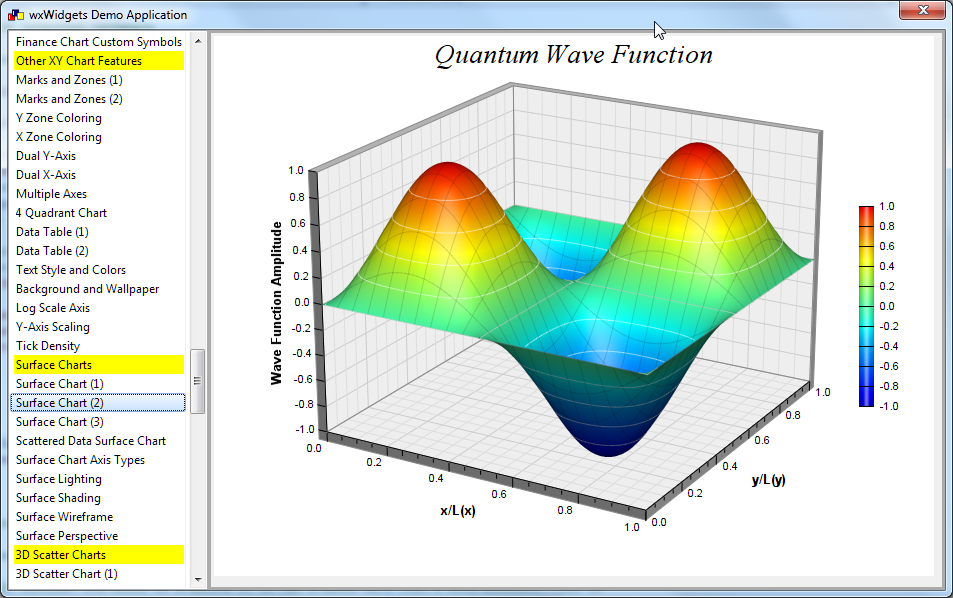

Abbildung 4 zeigt die Visualisierung von 3D-Daten.

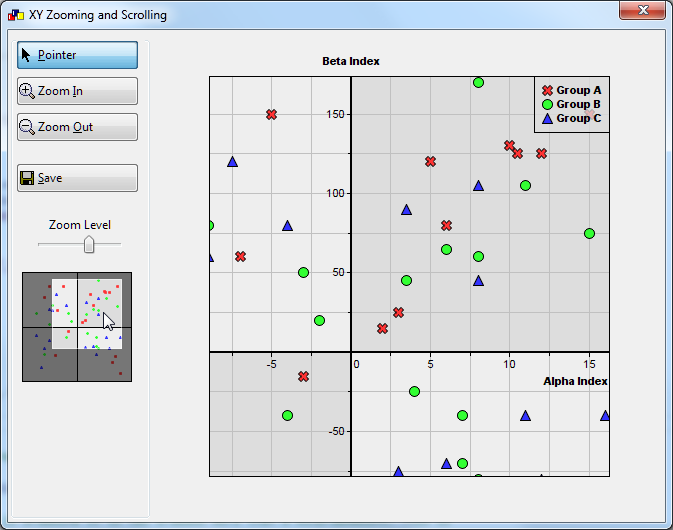

Abbildung 5 zeigt die Funktion zum Zoomen und Scrollen in zwei Dimensionen.

Historie

Eine detaillierte Versionshistorie findet sich im Änderungs-Log.
